Convertisseur 45 - 437 MHz

Par Michel Vonlanthen HB9AFO


Ce convertisseur est conçu pour faire suite à un récepteur AR-51001DX et convertir sa sortie IF (45.05 MHz) en
437 MHz afin d'alimenter un récepteur DATV, soit un Minitiouner (F6DZP) pour le DVB-S, soit un récepteur Hides HV-122 ou SR-Systems pour le DVB-T.



Avec cet équipement, il me sera possible de recevoir de la DATV n'importe-où dans la gamme couverte par l'AR-5001DX, de 40kHz à 3.15GHz, bien-sûr en adaptant la bande passante DATV. En théorie sur les bandes 28, 50, 144, 430, 1200 et 2400 MHZ et avec des convertisseurs pour le 5.7 et 10 GHz. Le récepteur TV de rêve, d'autant plus que l'AR-5100DX comporte un récepteur TV analogique en interne !






Schéma-bloc de l'ensemble




A noter que j'avais modifié mon ancien récepteur AR-3000A afin de sortir sa FI de 48 MHz. Je ferai également l'essai d'y brancher un tel convertisseur car l'AR-3000A est nettement plus léger que l'AR-5001DX, ce qui sera appréciable en portable.

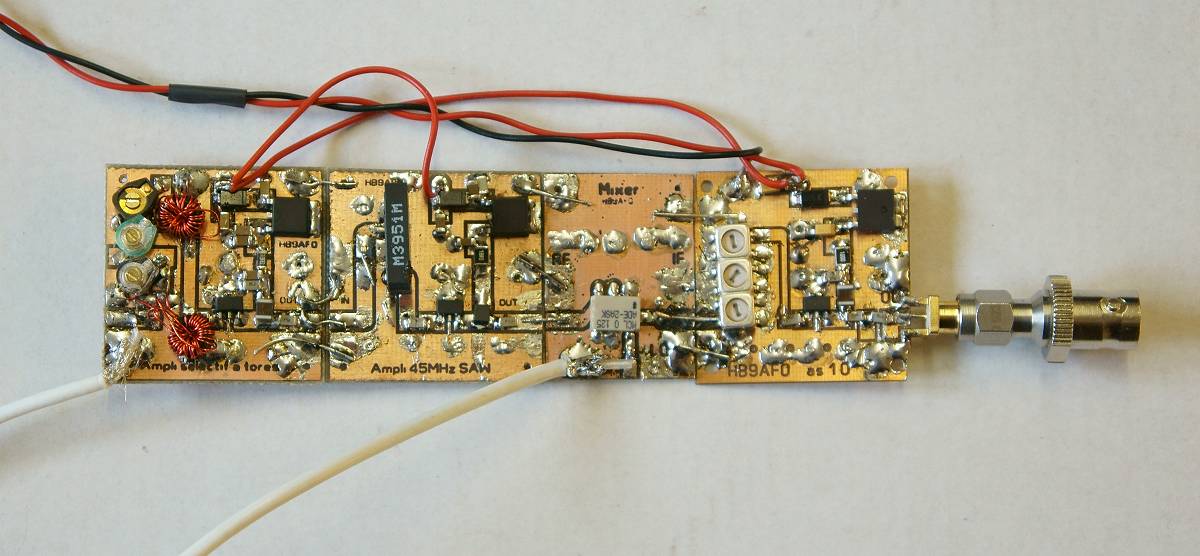

Le convertisseur est composé de modules universels HB9AFO:

Les modules sont reliés entre eux au moyen de fils étamés soudés, l'alimentation 12 Volts se faisant par fils. Chaque module comporte son propre régulateur de tension 12v/5V, ce qui limite les possibilités d'interaction par les alimentations entre les modules.







La sortie étant centrée sur  45.05 MHz, l'oscillateur local du conveertisseur doit être sur 482.1 MHz afin que le centre de la bande IF du récepteur arrive pile sur 437 MHz et que les fréquences ne soient pas inversées (conversion supradyne). Cette FI a été choisie à cause de la disponibilité de filtres CMS sur cette fréquence.

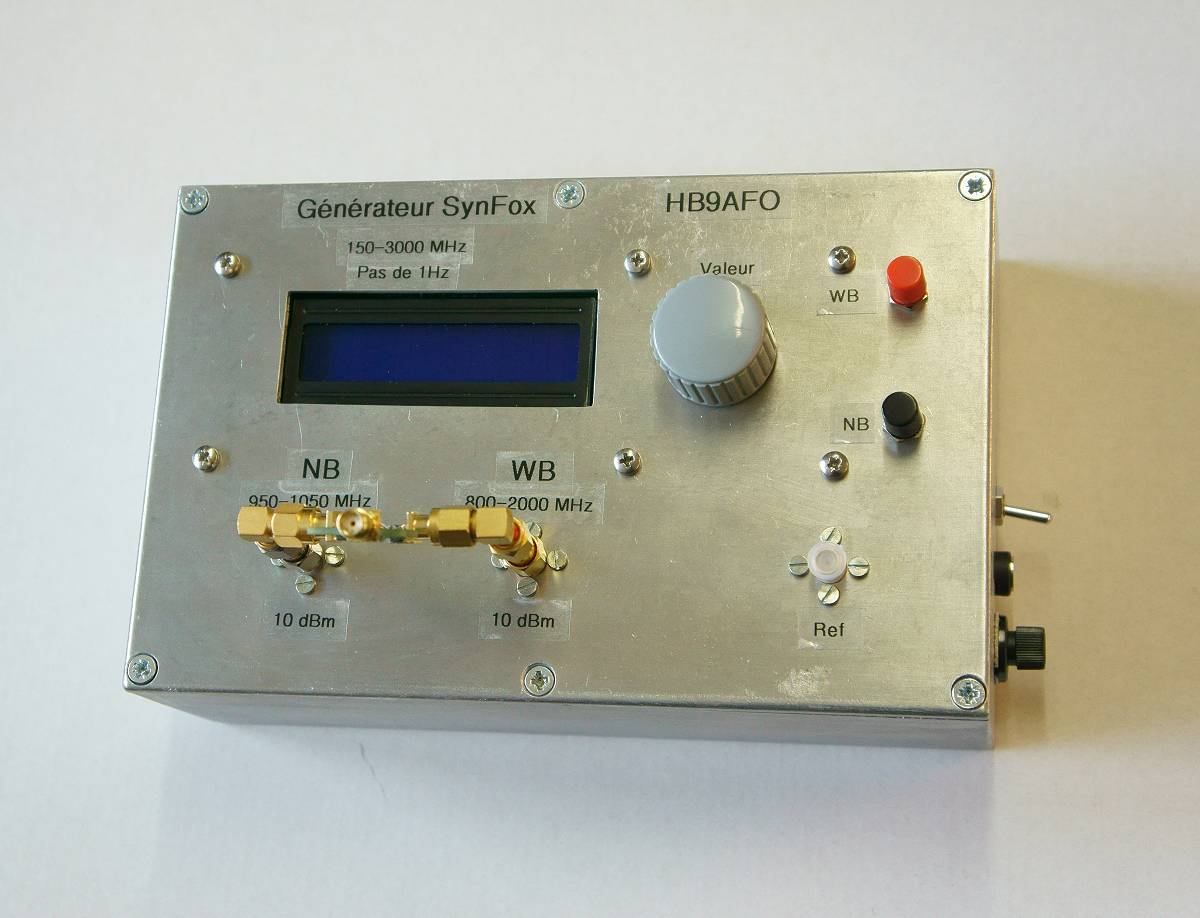

L'oscillateur local est provisoirement un générateur SynFox, un synthétiseur "de luxe" couvrant de 150 à 3050 MHz par pas de 1Hz. Dans sa version finale, il sera remplacé par un synthétiseur à AD4251 piloté par un Arduino que je dois encore réaliser.



Les deux sorties du SynFox alimentent un mélangeur à diodes (acheté sur E-Bay), ce dernier étant relié à l'entrée LO (Local Oscillateur) du mélangeur du convertisseur. Je vais encore y intercaler un amplificateur sélectif centré sur 482.1 MHz afin de bien filtrer ce qui sort du mélangeur externe du SynFox. Cependant, le convertisseur fonctionne déjà très bien tel quel.





Les mesures:

  • DVB-T 2 MHz:                          OK (Hides HD-110)

  • DVB-T 1 - 3 MHz:                    OK (SR-Systems)

  • DVB-S SR 1000 à SR 3000: OK (Minitiouner)

  • DVB-S Low SR:                       encore à tester

  • TV analogique FM:                OK (sortie vidéo à l'arrière de l'AR-5001DX)







Remplacement du synthétiseur SynFox par un oscillateur dédié basé sur l'ADF4351 d'Analog Devices.






Et le produit fini !...
