Récepteur DVB-T Hides HV-122

Par Michel Vonlanthen HB9AFO

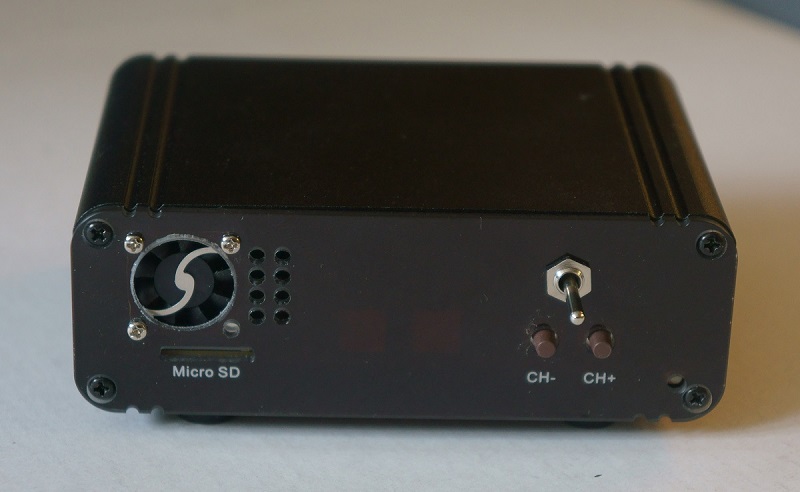

HV-122: Face avant. J'ai rajouté l'interrupteur 12 V à droite








HV-122: Face arrière





Caractéristiques



Ce récepteur permet de recevoir de la DATV en DVB-T (TNT) aussi bien en MPEG-2 qu'en H.264 (spécifications). C'est le seul récepteur du commerce qui puisse à la fois le le faire et descendre à une BW de 1 MHz. Mon exemplaire a les caractéristiques suivantes:

  • Fréquences:                         de 250 à 2550 MHz


  • Largeur de bandes (BW):   1 à 6 MHz en scan manuel,
                                                   7-8 MHz pour les canaux Broadcast TNT (scan auto)


  • Lock frequency:                   de -50 à + 30 kHz de la fréquence centrale mémorisée


  • Lock time:                             instantané lorsque le RX perd le signal et le retrouve


  • Temps de latence:               de 1 à 4 secondes
                                                   Latence zéro si on utilise le firmware adéquat mais alors seul un signal provenant
                                                   d'un TX Hides peut être décodé.


  • Firmware:                             version 0.0.6.72151.00000 (Tous signaux quelle que soit leur provenance)
                                                  version 0.0.6.79.100.00000000 (TX Hides seulement)

Au départ, mon récepteur était équipé du firmware (low latency 6.79) et je ne pouvais recevoir que des signaux provenant d'équipements Hides, caméra ou TX. J'ai pris contact avec Jerry et il m'a envoyé par retour de courrier la version standard (6.72151).



Anomalies



Quelques petits bugs viennent surprendre l'utilisateur:

  • La lampe lock (rouge et verte si lock) reste quelquefois bloquée soit rouge soit verte alors que l'image a soit disparu soit est revenue. Il suffit de faire un reset (déclencher et enclencher le récepteur) pour que tout redevienne normal.


  • Le tableau de bargraphs qu'on appelle avec la touche jaune a un aspect "rustique". Son aspect est très différent des bargraphs qu'on a lorsqu'on fait un scan manuel. Quelquefois son affichage est bloqué et ne reflète pas ce qui est reçu.   Il suffit de faire un reset (déclencher et enclencher le récepteur) pour que tout redevienne normal.



Procédures



1) Recherche et mémorisation d'une station



Elle est bien écrite dans le manuel d'utilisation et s'opère à l'aide de la télécommande.



  1. menu

  2. installation

  3. country: ATV-2/2/3M (flèches)

  4. touche verte (=scan manuel)

  5. bandwidth 1 MHz (flèches)

  6. start frequency (flèche)

  7. "437000" (chiffres)

  8. click sur OK

  9. "... clear channel list?" répondre Yes + OK

Le scan se fait sur 437 MHz / BW 1MHz et l'image doit apparaître





2) Changement du firmware



Elle est bien écrite dans le manuel d'utilisation et s'opère à l'aide de la télécommande.



Mettre le fichier dtv.img (firmware) sur une carte mémoire micro SD préalablement formatée en FAT32 (standard Windows), dans la racine. A fin d'éviter des problèmes, ne mettre que ce fichier-là sur la carte. Puis:

  1. Menu

  2. Tools (=outils)

  3. Software upgrade

  4. Insérer la carte SD dans le slot de la face avant (sans éteindre le récepteur). On doit sentir et entendre un click. Attention, on peut facilement enfiler la carte au-dessus du support et là, aucun click ne se fait entendre.

  5. Upgrade by SD card

  6. "The operation will upgrade software. Are you sure to process?"
    Traduction: "l'opération va mettre à jour le firmware. Etes-vous sûr de vouloir continuer?"
    Répondre Yes (flèches)

  7. Lorsque le bargraph arrive au bout, on a le message "Upgrade rom code successfully. Please reboot".


  8. ATTENTION, c'est là qu'il ne faut pas se tromper car le récepteur serait alors bloqué et il faudrait soit le renvoyer à Hides pour mise à jour, soit le confier à quelqu'un qui a acquis le programmateur (HB9IAM par ex.). Il faut tout d'abord sortir la SD card de son support. Et ensuite seulement rebooter le récepteur ce qui signifie le déclencher (couper le 12V) , attendre quelque secondes afin que les condensateur se vident, et le re-enclencher.

  9. C'est tout! Simple n'est-il pas?




Excellentes images reçues de F5DB, émises avec un TX SR-Systems Minimod, vidéo D1, MPEG-2, 16QAM. Reçues avec le récepteur HV-122 précédé de l'AR5001DX + convertisseur 45 MHz + filtre variable 437 MHz., sur 437 MHz en 1MHz de BW.







Photo de l'écran TV

à suivre...
