Profil de terrain

par Michel Vonlanthen HB9AFO





Profils de terrain déjà calculés

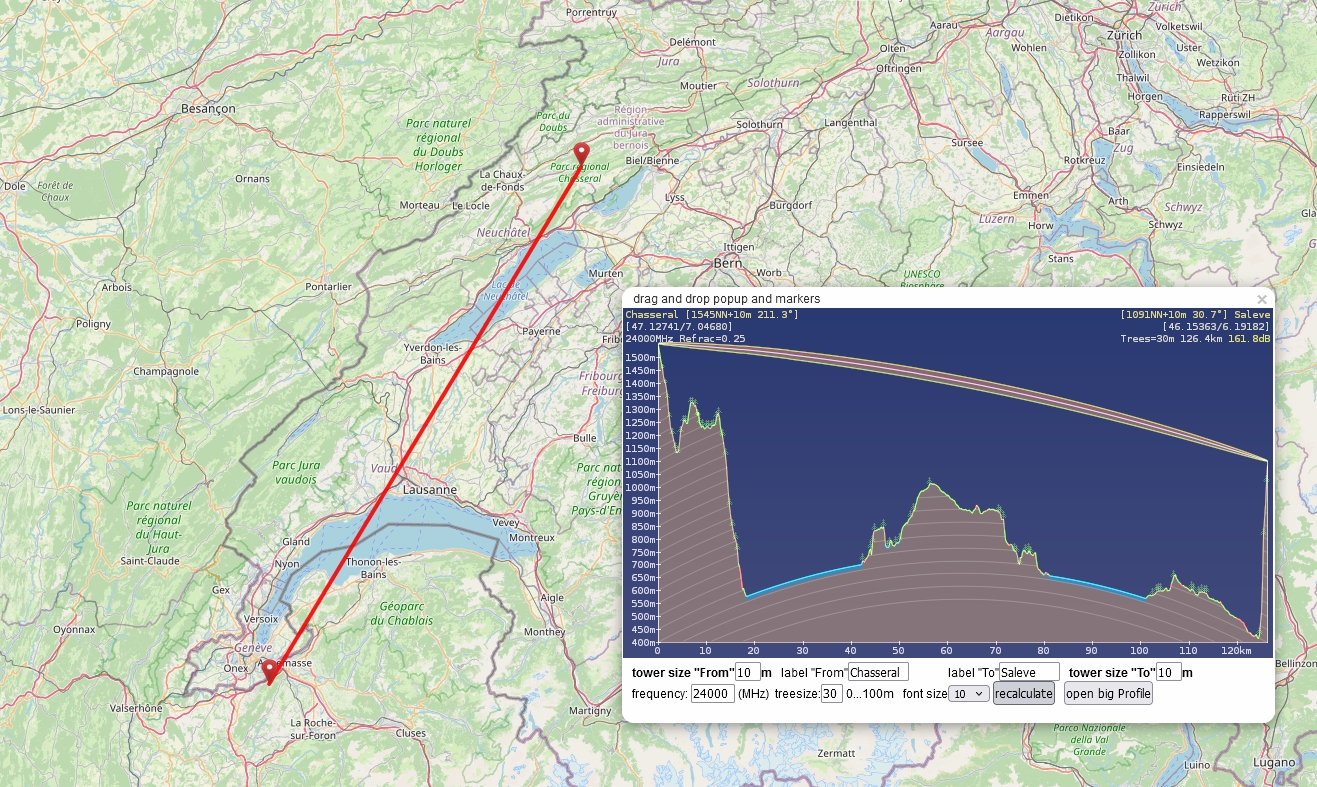

Chasseral (JN37MD)

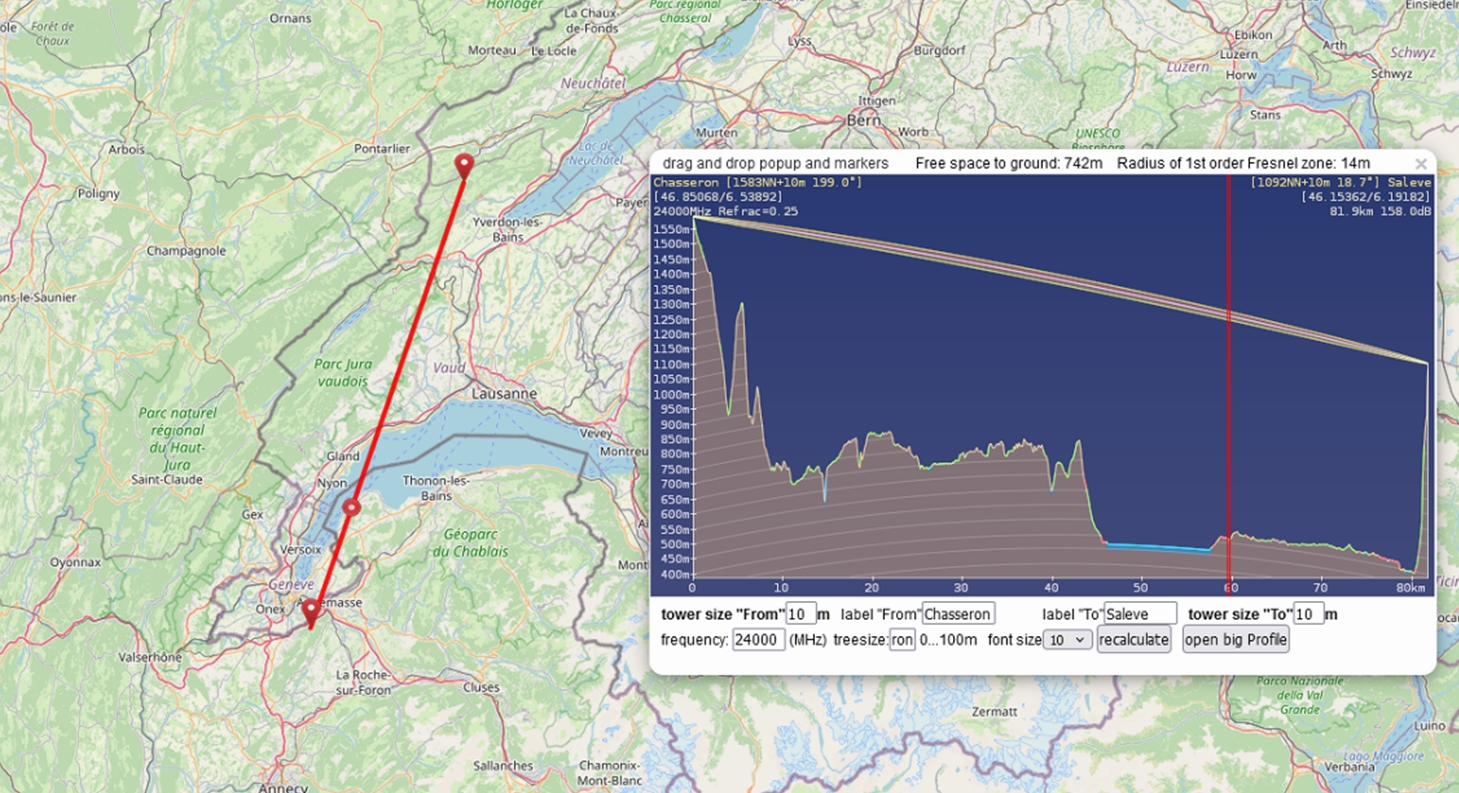

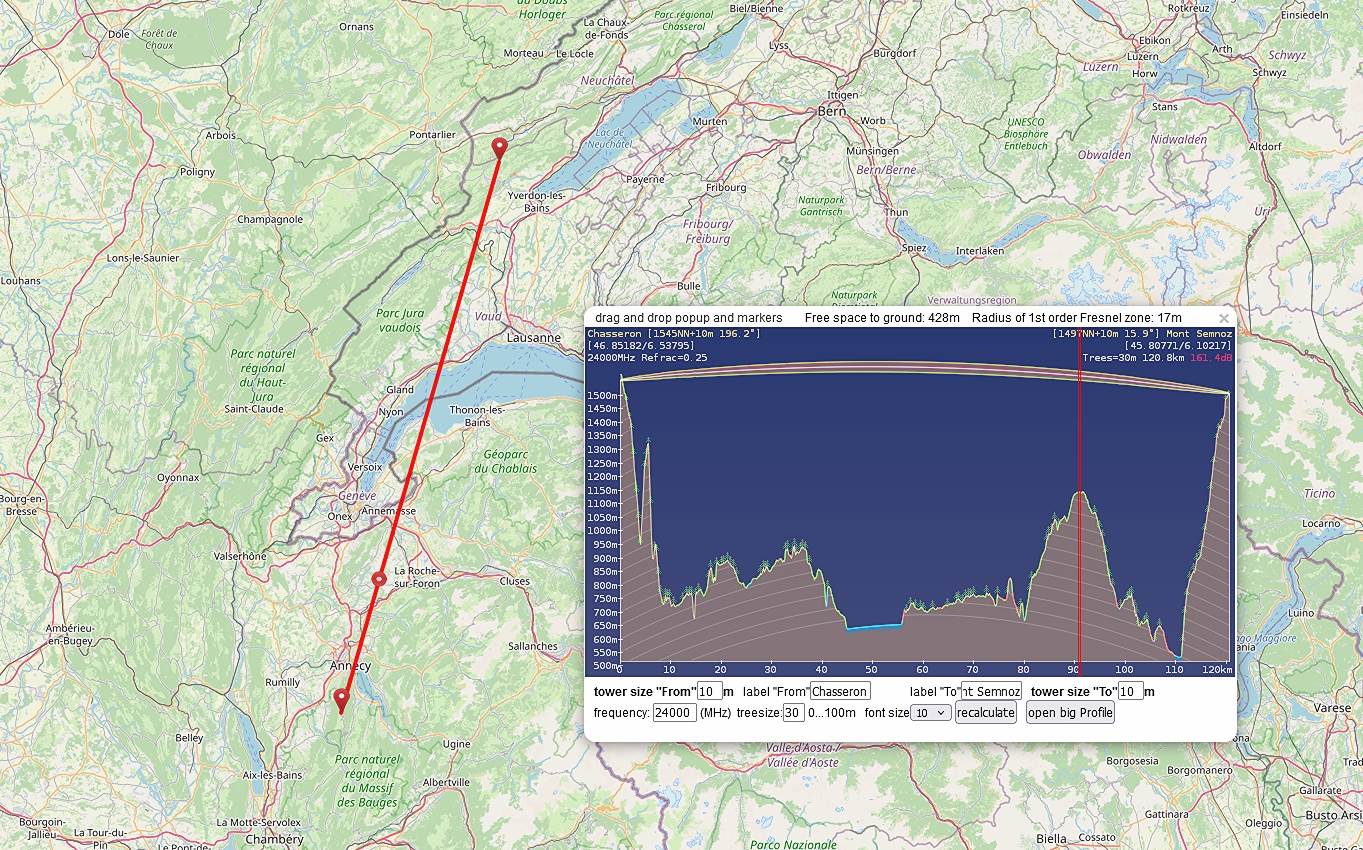

Chasseron (JN36GU)

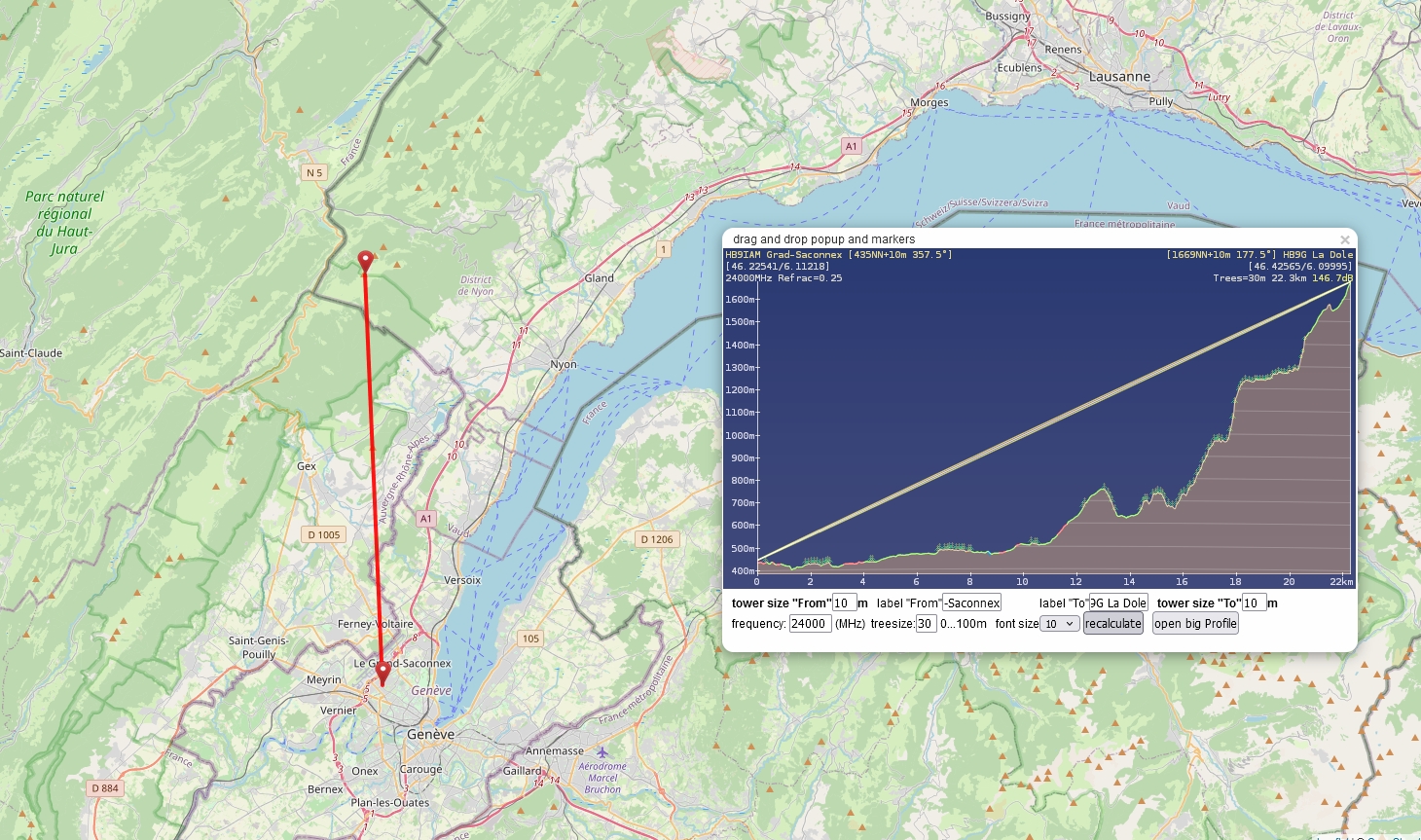

La Dôle (JN36BK, 1600m)

Longirod (JN36DL)

Mont-Dessus (JN36DL)

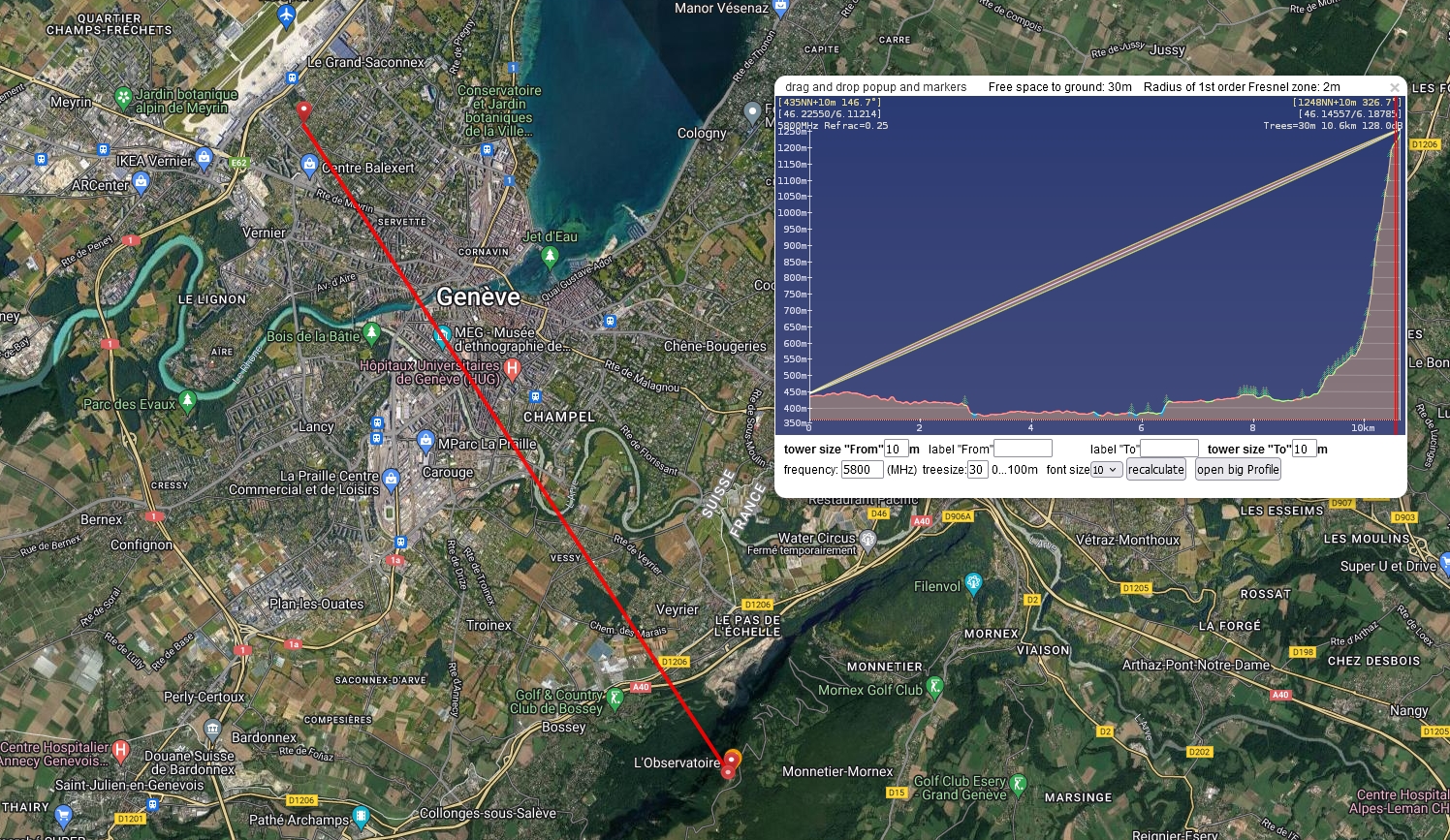

Salève (JN36CD)

HB9AFO (JN36GN)

HB9DUG (JN36 DK)

Logiciels



Deux possibilités:

  1. Avec Hamnet

  2. Avec Goggle Earth Pro



Hamnet (de loin ce que je préfère)



  1. Aller sur https://hamnetdb.net/map.cgi


  2. La carte apparaît


  3. Cliquer sur et ensuite décocher Hamnet + RSSI.
    Ce qui élimine l'affichage des points Hamnet.


  4. Centrer la carte au milieu du trajet qu'on veut profiler.
    Augmenter ou diminuer la taille de la carte au moyen de la molette de la souris.
    Centrer le trajet qu'on veut profiler puis double-cliquer, ce qui centre la carte, qu'on peut ensuite agrandir jusqu'à voir les 2 points sur la même page.

    Les coordonnées géographiques et le QTH locator sur lesquels la souris pointe apparaissent en bas à droite de l'écran.

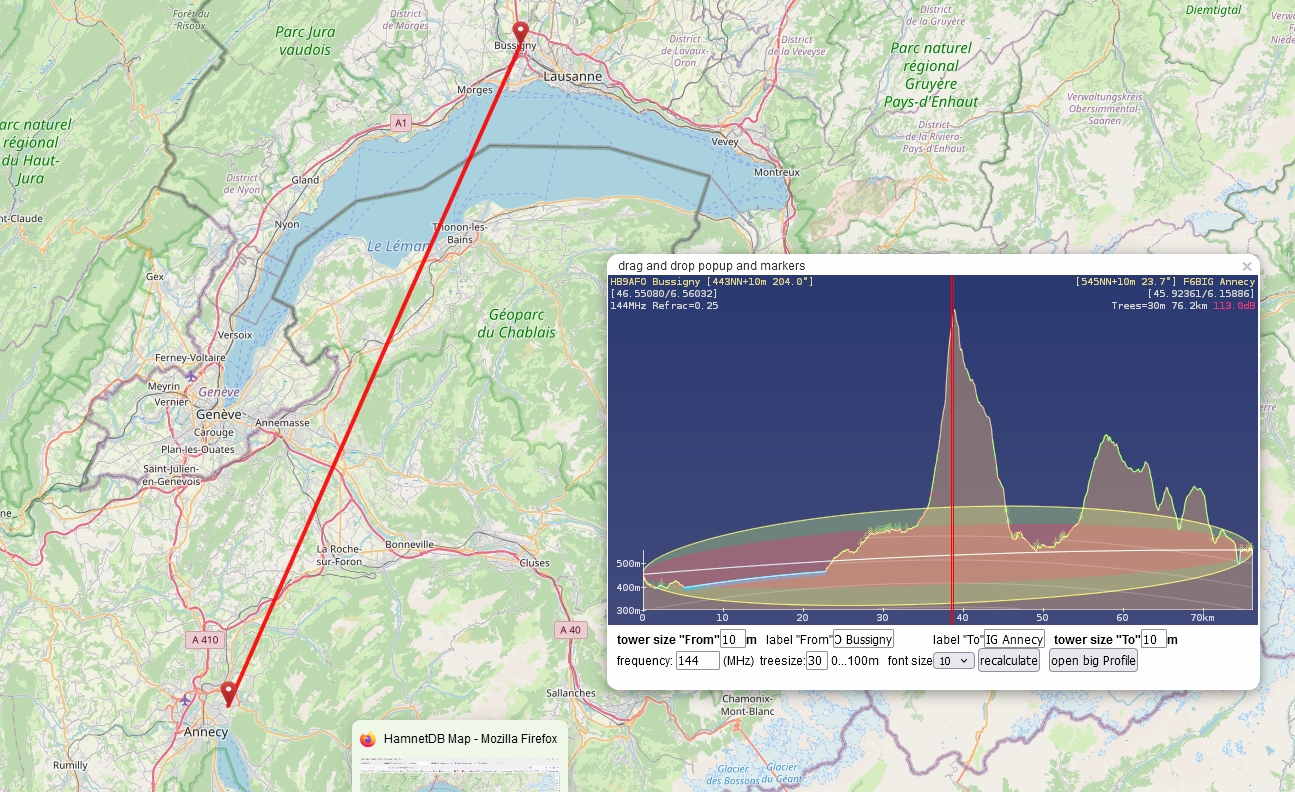

  5. Aller sur le point de départ, par exemple "Bussigny" et cliquer avec le bouton droit de la souris . Au besoin agrandir a carte pour avoir plus de précision. Place profil "From" apparaît (point de départ du profil). Accepter en cliquant sur le bouton gauche de la souris.


  6. Faire de même sur l'autre extrémité du profil. Sélectionner Place profil "To" (point d'arrivée du profil).
    Un trait rouge relie alors les deux extrémités du profil.


  7. Il suffit ensuite d'aller sur ce trait rouge avec le curseur de la souris. Il faut ensuite le bouger de part et d'autre de la ligne pour qu'il se transforme en main ouverte noire, doigt pointé, pour qu'une fenêtre s'ouvre avec le profil désiré.


  8. On peut déplacer la fenêtre à côté de la ligne rouge avec la souris si on veut en faire une copie d'écran avec
    [ Maj PrtScrn ] (= copie l'écran dans le presse-papier)


  9. Ouvrir un logiciel de traitement d'image sur une page vierge (New) et y déposer la copie d'écran avec
    [ Ctrl V ]







Google Earth Pro



Pour ce faire, il faut utiliser le logiciel Google Earth Pro, téléchargeable gratuitement ici. Il est en français.



1) Démarrer Google Earth Pro en double cliquant sur son icône.





2) Définir les extrémités du profil



Pour créer un profil de terrain, il faut tout d'abord définir les points extrêmes de ce profil, par exemple le village de "Bussigny" et celui de "Gland".



a) Faire une recherche sur "Bussigny". La carte apparaît, centrée sur "Bussigny".



On peut choisir un emplacement précis du point à mémoriser en Zoomant sur la carte avec la molette de la souris (dans un sens on fait un zoom avant et dans l'autre un zoom arrière) afin de voir la maison . Et ensuite en déplaçant la carte avec un clic gauche (une main  apparaît) sur le point à déplacer, garder le bouton enfoncé, déplacer la souris, lâcher le bouton (procédure glisser-déplacer classique).



Une fois le point précis au centre de l'image (on voit mes antennes sur la maison),





cliquer sur l'icône (repère) dans le menu en haut de l'écran. Une fenêtre s'ouvre, avec les coordonnées géographiques du point sélectionné. Il faut y écrire le nom choisi pour ce point en remplaçant "sans titre- repère" par, par exemple, "hb9afo". C'est important sinon la procédure avorte (j'ai cherché longtemps pourquoi...).



Ensuite déplacer le carré clignotant exactement là où on veut qu'il soit, et finalement cliquer sur OK dans la fenêtre de texte.



b) Procéder de la même façon pour choisir le second point du trajet, "Gland" en l'occurence. On a donc défini les deux points qui permettront d'afficher le profil de terrain.





Profil de terrain



1) Zoomer et faites glisser la carte jusqu'à voir dans la même fenêtre les deux point ainsi déterminés, dans notre exemple "hb9afo" et "gland".



Gland à gauche en bas, hb9afo en haut à droite.





2) Définir l'itinéraire



Cliquer sur l'icône   ("trajet", dans le menu en haut de l'écran).

Cliquer sur le point "hb9afo". lâcherle bouton.

Cliquer sur le point "gland". lâcher le bouton.


Ces deux point sont maintenant reliés par une ligne blanche. C'est le trajet.



Il n'y a plus qu'à cliquer avec le bouton droit de la souris à quelque part sur cette ligne (le curseur est devenu une main)  et de sélectionner dans la liste déroulante qui apparaît sur "Afficher le profil de dénivelé".



Celui-ci apparaît au bas de l'écran.





Il n'y a plus qu'à sauvegarder le profil de la façon habituelle, sous forme de photo .JPG pour ma part (copie d'écran travaillée par un logiciel de retouche de photo ensuite).



Merci à Michel HB9DUG pour ses explications.
