Par Michel Vonlanthen HB9AFO

23 septembre 2025

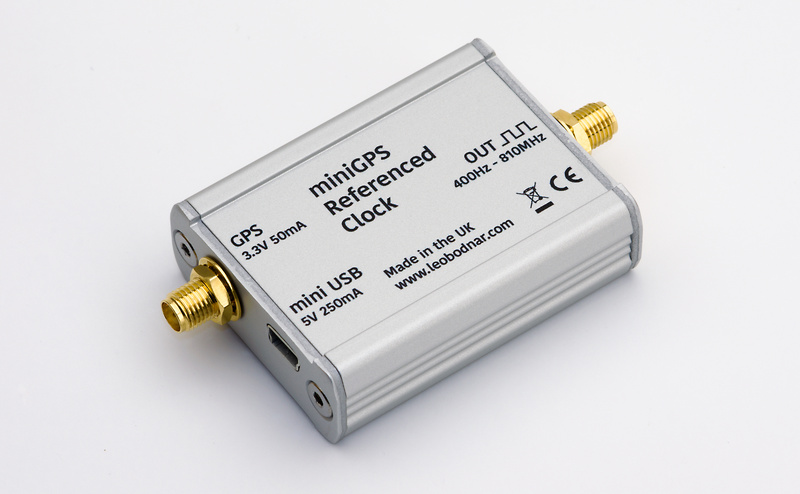

Générateur de fréquence programmable piloté par GPS, le  "Mini GPS ref. clock" de la firme Leo Bodnar. Utilisé pour piloter l'oscillateur local d'un convertisseur par exemple. Ou pour servir directement d'OL à condition de bien filtrer sa sortie, qui est un signal carré.







La fréquence de sortie est programmable entre 400 Hz et 810 MHz pour ce modèle et la stabilité est exceptionnelle. Mais cela coûte 160 Euros, on n'a rien pour rien !




Ampli de puissance de 0.5 Watt à 2.3 GHz



A acheter chez: Ebay (28 Euros port compris)





Spécifications:

Fréquence:   2.3 GHz

Puissance:    0.5 Watts (mesuré)

Gain               25dB (3mW- 0.5W)

Alimentation: 6V (prise USB-C)

A monter sur radiateur (non fourni)

MMIC: SBB5089 (data sheet)et TQP7M9103 (data sheet) (Corvo)

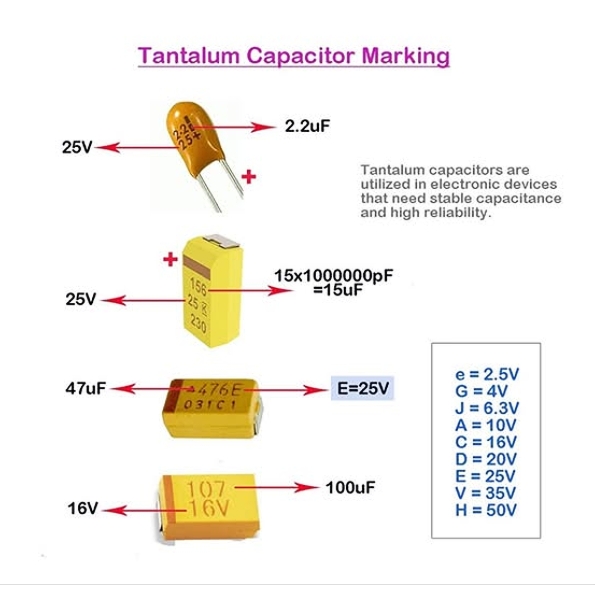

Consensateurs

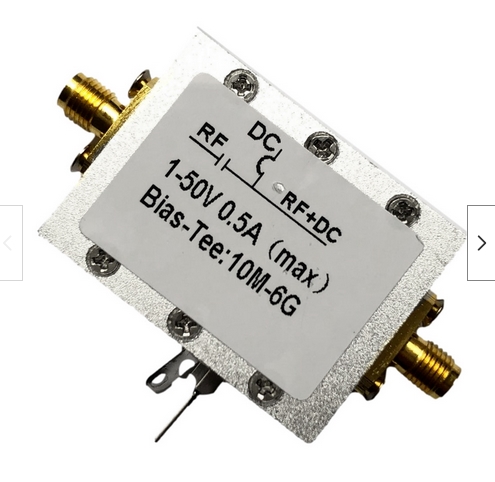

Injecteur de courant
10MHz - 6GHz

Max 50V/0.5A

A acheter sur Ebay (12 Euros port inclu)




KU LNA BB 0515-4 A SMA - Low Noise Broadband Preamplifier (DB6NT)





Frequency        5-1500 MHz
Gain                 20-22 dB
Gain Flatness  ±1.0 dB
Noise Figure   1.2-2dB (30...1500 MHz)
Output Power  22 dBm (180mW) at 1 dB Compression (P1dB)
Alimentation    +12-14 V/140mA


Spécifications




Power Splitter

A commander chez: Aliexpress (12 Euros)

Seconde sortie chargée par 50 Ohms

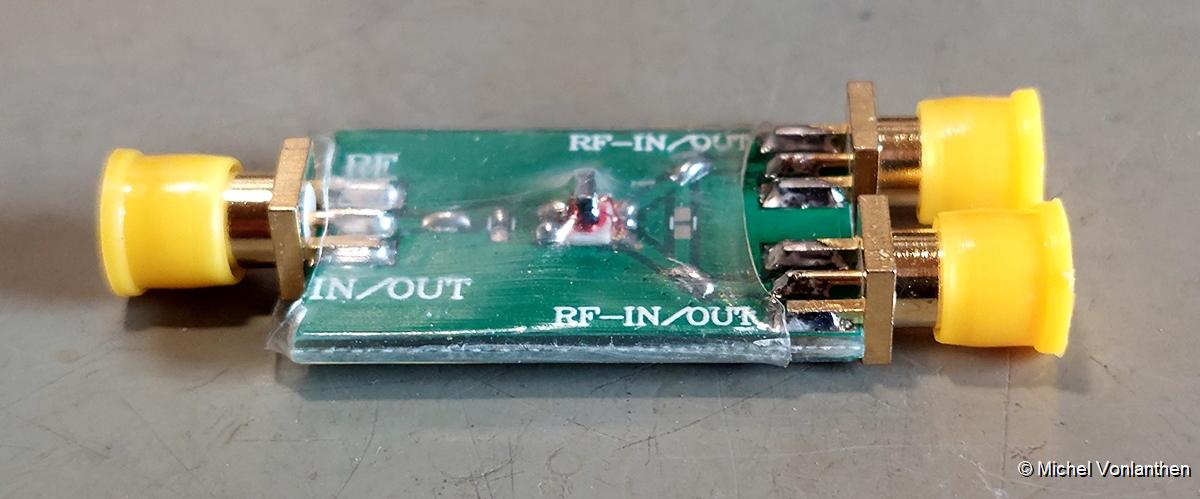

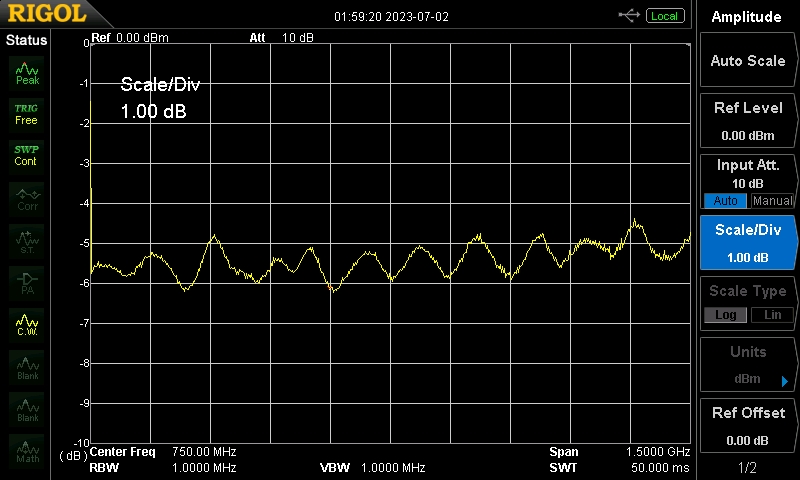

Splitter

10 MHz - 6 GHz
A commander chez: Aliexpress (17 Euros)

Seconde sortie chargée par 50 Ohms






Caractéristiques:


Gamme de fréquences: 1500 ~ 8000MHz

pertes:                              3,4 dB

Isolation:                           >= 20 dB

VSWR:                             <= 1.3 dB

Impédances:                   50 Ohms

Puissance:                      50 Watts (hem!)



Connecteurs:                  SMA femelles
Poids:                              0,1 kg

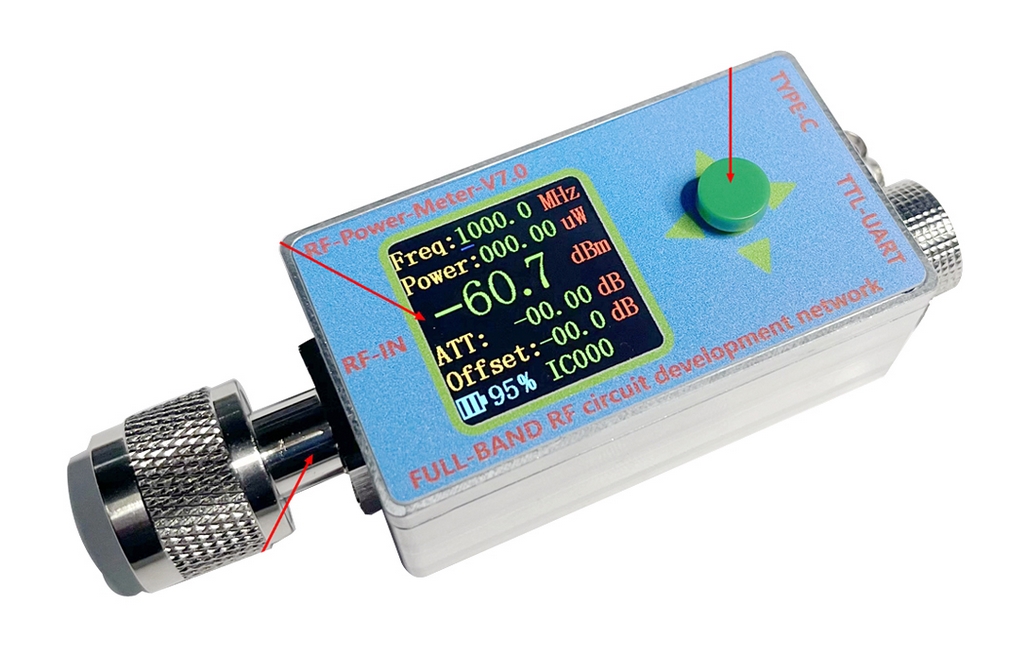

RF Powermeter 100kHz - 10GHz V7 USB-C







A commande chez aliExpress (72 USD)



Gamme de fréquences: 100 kHz à 10 GHz

Alimentation: par USB-C (câble fourni)

Dynamique: +30dBm à -60 dBm

Atténuateur: 0-32 dB

Puissance max: 30dBm si l'atténuateur est sur 30dB, sinon 0dB

Résolution: 0.1 dB

"Freq" ne mesure pas la fréquence (à entrer manuellement)  mais permet le calibrage



Peut s'utiliser seul ou avec un logiciel ???

Le câble série est vendu à part

Mise en route: Pression sur bouton + 2 secondes à droite

Batterie Li intégrée (une fois chargé, l'appareil peut s'utiliser sans câble)




Splitter Mini-Circuits



  Seconde sortie chargée par 50 Ohms
