Logiciel de réception et de mesure de signaux TV en DVB-S

Par Michel hB9AFO


Tutioune est un logiciel de réception et d'analyse de signaux DVB-S sous Windows conçu par Jean-Pierre Courjaud, F6DZP. Historiquement, il faisait appel une carte de réception à installer dans un PC ce qui était assez contraignant. Jean-Pierre a récemment développé une version USB de la carte (diffusée sous forme de kit par F1CHeF): le Minitiouner. Cet accessoire se branche sur une prise USB de n'importe-quel ordinateur ce qui le rend universel.


Ma version montée du Minitiouner

Problème

Après la mise en service et contrôle des tensions, le Minitiouner décodait péniblement le DVB-S du relais HB9TV1 (RS 8MS/s). J'ai d'abord soupçonné mon alim à découpage qui délivrait un 5V avec pas mal de parasites. J'ai filtré les 3 tensions, 5V, 3,2V et 1V, avec d'énergiques tores de ferrite. Plus que 5mV de ripple mais pas de différence de fonctionnement.

J'ai changé le régulateur 5V et ai monté un Traco professionnel. Un léger mieux mais toujours un décodage erratique. Quelquefois il fallait plusieurs minutes pour qu'il consente à décoder et à afficher l'image.

J'ai alors soupçonné le tuner lui-même, un Sharp F7VZ0169 et l'ai échangé. Il m'a fallu user de la tresse à dessouder mais j'ai pu le faire sans problème. Résultat: la panne n'a pas disparu.

J'ai alors alimenté le module avec un alimentation externe de 5V et là j'ai vu des choses. Entre autres que si je montais à 5,5V, ça déclenchait le décodage. Et aussi que le 1V variait en fonction de la consommation du module. Mais il ne variait pas en fonction des variations du 5V, ce qui est normal puisque le 5V alimente le régulateur 3,2V qui alimente à son tour celui du 1V.

Au départ, avant de démarrer le soft, j'avais 1,001-002 V
Au démarrage du soft (Tutioune) ça passait à 0,998V
Et lorsque le décodage se faisait, la tension baissait à 0,995V

Pour ces même étapes, le courant total consommé sur le 5V était de 0,44A, puis 0,57A et finalement 0,68A.

Auparavant, j'avais contrôlé les signaux de l'I2C et tout était OK.

C'est finalement lorsque HB9DUG m'a dit avoir changé le régulateur 1V sur le Minitiouner d'HB9AKV car il était KO que j'ai eu l'idée de consulter les spécifications de ce régulateur. Et c'est là que j'ai vu que mon régulateur était en dehors des limites. D'après elles, la tension de sortie est garantie à 1%, et ne varie pas avec la charge. Or la tension de sortie de mon régulateur passait de 1,002 à 0,995V. J'ai donc changé ce régulateur et là, effectivement, j'ai constaté qu'il délivrait une tension de sortie de 1,002 V quelle que soit la charge.

Avant de dessouder cet IC, j'avais au préalable changé les 5 condensateurs qui y sont connectés sans résultat apparent.

Ces investigations m'ont permis de bien faire connaissance avec mon Minitouner, ce n'est pas inutile. Si je dois en dépanner un, je saurai où investiguer. J'en profite pour remercier Jean-Pierre F6DZP de cette magnifique réalisation et François CHeF de son kit.

J'attends maintenant avec impatience la version Minitiouner Pro que jean-Pierre a décrite à CAT16. Art WA8RMC en avait parlé à Dayton mais sans donner aucun détail. La suite s'annonce donc sympa...

En parallèle je vais m'équiper d'une carte DATV-Express afin de pouvoir générer des low SR car là il y a des essais passionnants à faire, notamment sur 144 et 50 MHz, et même, pourquoi pas, sur 28 MHz. Des images de bonne qualité et qui bougent transmises sur O-C, ça fait des années que j'attends ça !

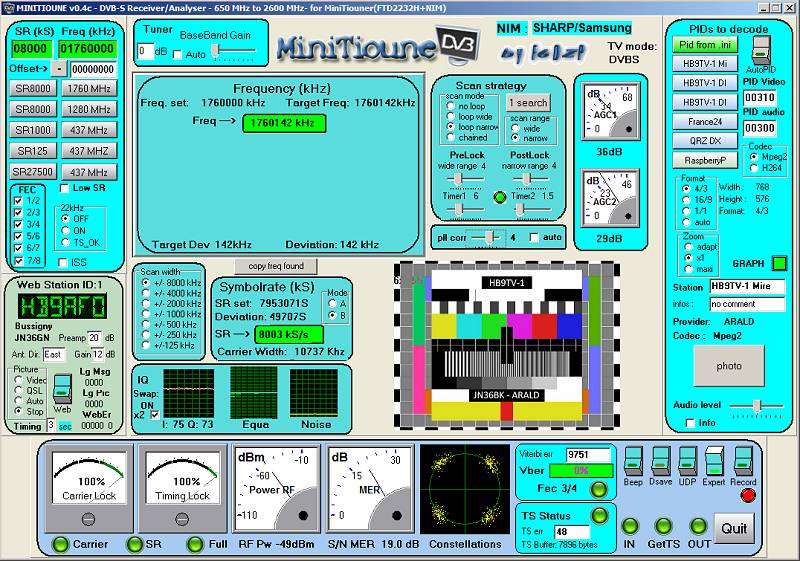

Réception du relais HB9TV-1 sur 10'390 MHz

Décembre 2016






Cette carte est reliée par USB à un PC sur lequel tourne le logiciel Tutioune.



  • réception simultanée de 2 fréquences entre 144MHz et 2450 MHz ou mode simple fréquence (=MiniTioune)


  • bas débit descendant à 75 kS/s


  • affichage des fréquences (OLED ou LCD)


  • possibilité de commandes par bouton sur le boîtier du MiniTiounerPro


  • allumage de LEDS pour indiquer  réception1 ou réception2 OK


  • allumages de 8 leds suivants les bandes de fréquences utilisées et commande jusqu'à 8 relais/préamplis etc...


  • sortie du TS principal sur un bus externe pour attaquer un modulateur ou un analyseur


  • fabrication du 13v ou 18v  pour alim LNB avec superposition du 22 khz + futures commandes diseqc


  • courant fourni 450mA maxi, testé à 270mA constant pendant 1h, aucune chauffe...)

Août 2017





Logiciel de test de la carte



Le logiciel lui-même:

http://www.vivadatv.org/viewtopic.php?f=60&t=448

(TestMyMiniTiounerPro_v0_1a.zip)



Son mode d'emploi:

http://www.vivadatv.org/viewtopic.php?f=82&t=447



Check_Minitioune_DriverAndFilters_V0_4package:

http://www.vivadatv.org/viewtopic.php?f=60&t=449








Schéma-bloc





Novembre 2017

Michel Vonlanthen HB9AFO
